球閥閥芯是一側為凹型的球閥,閥芯在旋轉的時候與密封面接觸,使流量通過球型閥芯的開度得到精密封控制。閥體結構確定了閥門的特性。因此同一口徑的閥門,因閥體結構的不同,也有不同的流量變化。
說到這,你肯定在想,這是為什么呢?下面跟大家分享一下常用調節閥在小開度時的流量變化。

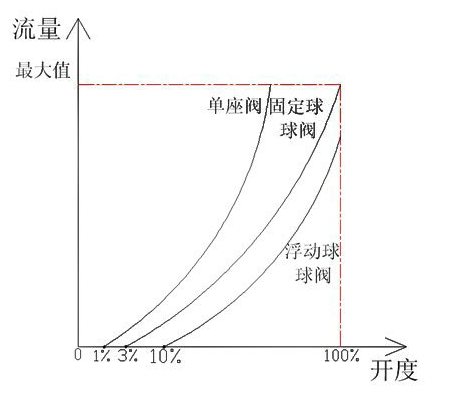

從上圖的曲線圖不難看出
單座閥的流量變化是最快的,在開度1%就開始有流量變化;
固定球球閥在3%才開始有流量變化;
浮動球球閥流量變化最慢,開度在10%才有流量變化。
這是為什么呢?

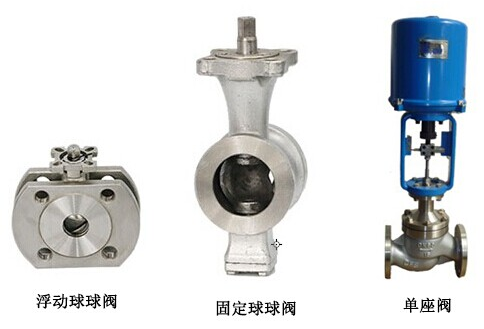

閥體結構直接決定了調節閥流量特性,單座閥屬于直行程的閥門,閥桿上下運行,壓蓋式密封,開啟1%流道就會有流量。當然在密封性上面,相對固定球球閥和浮動球球閥比較差。
固定球球閥的閥芯與閥桿是焊接固定半球結構,閥芯旋轉到3%V形槽才露出,產生流量。
浮動球球閥的閥芯與閥桿是機械拼接,閥芯旋轉10%閥芯的V形槽才露出,產生流量。
浮動球球閥和固定球球閥都是角行程的閥門作0-90度或0-360度旋轉運動,閥芯為球閥,其中浮動球球閥更是雙面球形密封,閥芯與密封面是面接觸,密封強度遠遠高于直行程閥門。
選型要點:
閥體結構直接決定了調節閥流量特性,如果在小開度的時候就想得到精確的控制,在選型的時候一定要考慮到以上這些因素。
