ZZV自力式微壓調節閥

產品中心 > 自力式調節閥 > ZZV自力式微壓調節閥

ZZV自力式微壓調節閥

產品型號:ZZVP、ZZCP型
公稱通徑:DN20mm~100mm
公稱壓力:PN0.1~1.0MPa
適用溫度:≤ 80℃
聯系購買
分享到:

產品概述:

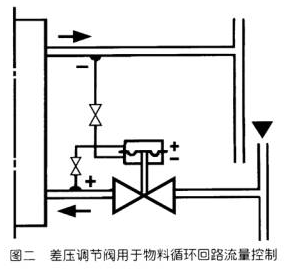

       ZZC和ZZV自力式差(微)壓調節閥是一種不需要外加能源的執行器產品。可用于公稱壓力PN0.1,PN1.0。差(微)壓均可分段調節。從 50mm.W.C至0.1MPa。其用途十分廣泛,可用于工業燃燒爐系統,控制兩種物料,如煤氣、空氣流量配比,以達理想燃燒。用于氫冷發電機組密封油系 統,控制密封油與氫氣間壓力差,以確??煽棵芊?。當差壓閥的低壓端通大氣即為微壓閥(差壓閥負壓,端壓,力為零)。

產品特點:

1、無需停止生產即可進行設定值的調整;
2、無填料,閥桿上、下活動時不存在磨擦,上密封絕對可靠;
3、執行機構敏感元件極為靈敏,極微小的壓力變化會被感測出來;
4、閥體為四通形式,因而K、B型可通用一種閥體。

技術參數:◆主要技術參數和性能指標

公稱通徑 DN(mm)

20

25

32

40

50

65

80

100

額定流量

系數 Kv

ZZCP/ZZVP

8

11

20

32

50

80

100

160

ZZCN





53

83



額定行程 (mm)

6

8

10

15

20

公稱壓力 PN(MPa)

0.10 1.0

差壓調節范圍 (kPa)

0.5 ~ 5.5 5 ~ 10 9 ~ 14 13 ~ 19

18 ~ 24 22 ~ 28 26 ~ 33 31 ~ 38

36 ~ 44 42 ~ 51 49 ~ 58 56 ~ 66

64 ~ 78 76 ~ 90 8 ~ 100

介質溫度 ( ℃ )

≤ 80

調節精度 ( % )

≤ 10

允許泄漏

量 (l/h)

ZZCP/ZZVP

10-4 X 閥額定容量 ( Ⅳ 級 )

ZZCN

5X10-3 X 閥額定容量 ( II 級 )

注:
1、ZZCP/ZZVP公稱壓力為0.10MPa,ZZCN為1.0MPa

2、ZZCN差壓調節范圍為36~44…88~100kPa



規格重量:

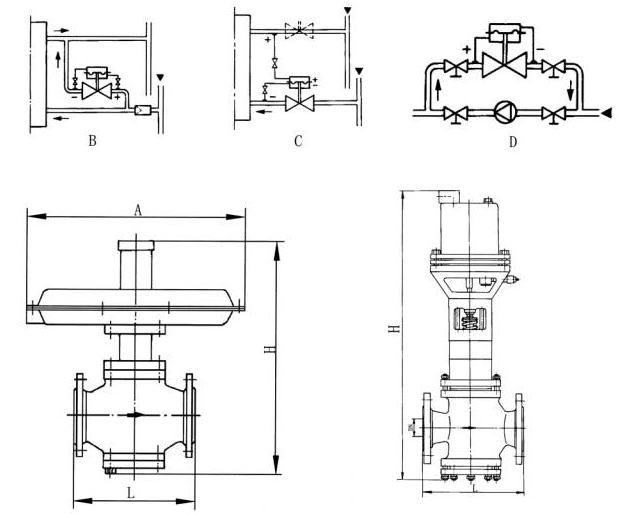

◆外形尺寸及重量 單位:mm

DN

20

25

32

40

50

65

80

100

A

308

394

308

394

308

394

394

394

H

ZZCP/ZZVP

376

465

365

445

445

490

490

510

ZZCN





536

536



L

ZZCP/ZZVP

150

160

180

200

230

290

310

350

ZZCN





222

222



重量 G(Kg)

12

13

15

17

20

28

38

43

導壓管螺紋接頭

M16X1.5
