一、HEP型電氣閥門定位器 概述
HEP系列電-氣閥門定器是高精度、高穩定、高可靠性的高性能產品,其技術性能均達到國外同類產品水平。它是調節閥的主要附件,它能把調節器輸出的電流信號轉換成驅動氣動調節閥的氣源信號,與調節閥配套使用,可以克服閥桿摩擦力和閥芯的不平衡力,提高調節閥響應速度,從而保證調節閥按照調節器的輸出信號正確定位。定位器也可安裝在0~90°轉角的RC執行機構上,控制旋轉式調節閥的動作。HEP定位器有六種型號,有兩種結構型式,型號數字后加RC表示角行程定位器,無RC表示直行程定位器。

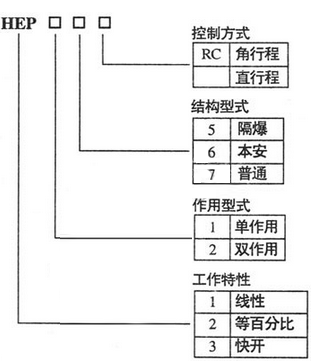

二、HEP型電氣閥門定位器型號 結構特點
項目 | 直行程 | 角行程 | ||||||||||
單作用 | 雙作用 | 單作用 | 雙作用 | |||||||||
隔爆 | 本安 | 普通 | 隔爆 | 本安 | 普通 | 隔爆 | 本安 | 普通 | 隔爆 | 本安 | 普通 | |
HEP | -15 | -16 | -17 | -25 | -26 | -27 | -15RC | -16 RC | -17 RC | -25 RC | -26 RC | -27 RC |
防爆標志 | EXdIICT6 | EXiaIICT6 | EXdIICT6 | EXiaIICT6 | EXdIICT6 | EXiaIICT6 | EXdIICT6 | EXiaIICT6 | ||||
防護等級 | IP65 | |||||||||||
使用場所 | 防爆型適用于GB3836.1-2000(爆炸性氣體環境用電氣設備第1部分:通知要求)表B | |||||||||||
規定的相應爆炸混合物的場所 | ||||||||||||
普通型適用于非危險場所 |
三、HEP型電氣閥門定位器 結構組成
HEP電氣閥門定位器由下列各部件組成;把電信號轉換成機械位移的電磁組件,把位移轉變成噴嘴背壓的噴嘴擋板機構,放大噴嘴背壓的繼電器,對輸出壓力進行反饋的反饋杠桿機構,及調整行程的調節件。
四、HEP型電氣閥門定位器 工作原理
HEP定位器的工作是基于力平衡原理,在定位器處于穩定狀態時,其反饋回路與力平衡系統處于平衡狀態。當輸入信號、閥桿摩力或流體作用力發生變化,磁電組件的作用力與因閥桿位置變化引起反饋回路產生的作用力就處于不平衡狀態,定位器調節執行機構氣室壓力,其結果使反饋回路以處于平衡狀態,閥桿停留在新的位置又與定位器輸入信號相對應。
五、HEP型電氣閥門定位器 主要技術參數
輸入信號(DC mA) | 輸入信號電源電壓 | 輸入阻抗Ω | 備注 | |
---|---|---|---|---|
標準 | 4~20 | DC23~27.5V | 250 | 本安型須經過安全柵 |
其它 | 4~12、12~20 | |||
10~50、5~25 | 100 | 不適用本安型 |
