氣動三通內螺紋球閥

產品中心 > 氣動球閥 > 氣動三通內螺紋球閥

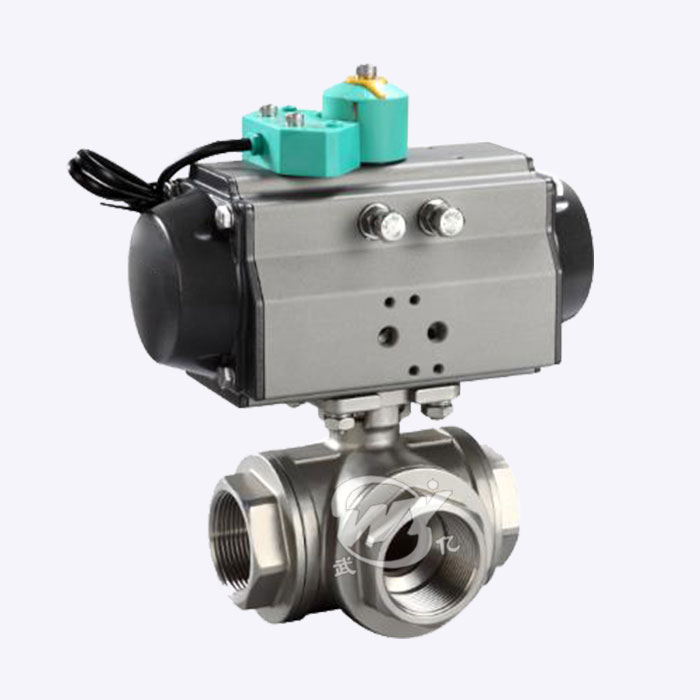

氣動三通內螺紋球閥

產品型號：Q61415F
公稱通徑：DN15～50mm
公稱壓力：16、25、40、64bar（如需更高壓力訂貨時請注明）
連接方式：內螺紋、卡箍
介質溫度：W1:-40~180℃ W2:-40~300℃ W3:-30~425℃ W4:-40~425℃
閥體材質：碳鋼（C）、不銹鋼（P4、P6）
聯系購買
分享到：

氣動三通內螺紋球閥特點
防爆、開關、定位器
閥芯采用L型和T型、可滿足不同的工況要求
響應迅速、流通性好、品質優良、啟閉力矩小、壽命長
球閥高平臺結構、ISO5211連接標準、安裝更加專業和方便

技術規范
設計依據 GB標準 ANSI標準
設計標準 GB/12237 ANSI B16.34
連接法蘭尺寸 GB/9113、JB/T79 ANSI B16.5
實驗和檢驗 JB/T9092 API 598

備注：系列球閥結構長度及連接尺寸可根據客戶要求設計制造

技術參數
公稱通徑 DN15～50mm
連接方式 內螺紋、卡箍
氣缸配置AT系列、GT系列及進口執行器系列
氣缸形式 雙作用、單作用（彈簧復位）
控制方式 換向、分流
公稱壓力 16、25、40、64bar（如需更高壓力訂貨時請注明）
氣源壓力 雙作用：4~8bar、單作用：5~8bar
介質溫度 W1:-40~180℃   W2:-40~300℃   W3:-30~425℃   W4:-40~425℃
環境溫度 標準型:-20~80℃
閥體材質 碳鋼（C）、不銹鋼（P4、P6）
密封材質 聚四氟乙烯（F）、對位聚苯（PPL）、金屬硬密封（H）、硬質合金（Y）

備注：其它特殊密封材質或特殊溫度亦可根據客戶要求設計制造

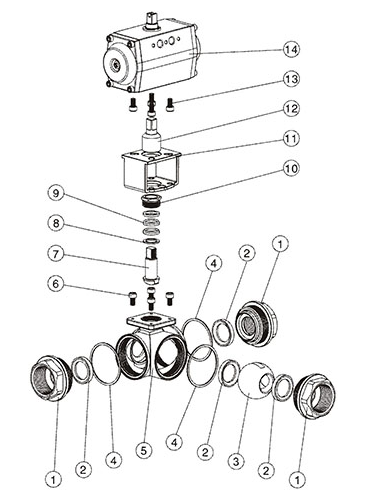

主要零件材質表
序號 零件名稱 材質 序號 零件名稱 材質
1 接頭 不銹鋼CF8、CF8M、CF3、CF3M 8 墊片 不銹鋼304、316L
2 閥座 PTFE、尼龍、對位聚苯 9 填料 PTFE
3 球體 不銹鋼304、304L、316、316L 10 壓蓋 不銹鋼304、316L
4 墊片 PTFE 11 連接支架 不繡鋼CF8
5 閥體 不銹鋼CF8、CF8M、CF3、CF3M 12 連接套 不繡鋼304
6 螺栓 不繡鋼304 13 螺栓 不繡鋼304
7 閥桿 不銹鋼304、304L、316、316L 14 氣動裝置 擠出鋁合金

備注：主要零部件及密封圈的材質亦可根據實際工況或客戶要求設計選型

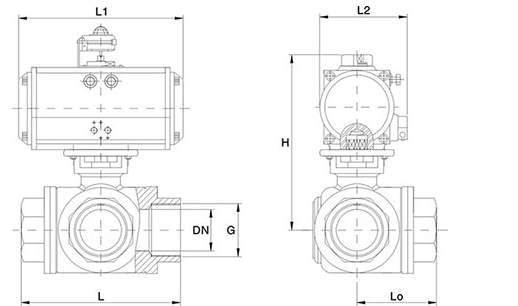

主要外形尺寸-PN16（16bar）
公稱通徑[DN] 外形連接尺寸 執行器型號
L L1 L2 Lo H G
15 68 141/159 71/83 34 177/208 1/2" ATD50/ATE63
20 78 141/159 71/83 39 180/211 3/4" ATD50/ATE63
25 86 159/211 83/95 43 199/227 1" ATD63/ATE75
32 111 211/248 95/107 55.5 231/251 11/4" ATD75/ATE88
40 126 248/269 107/123 63 235/265 11/2" ATD88/ATE100
50 143 248/269 107/123 71.5 263/298 2" ATD88/ATE100

備注：根據不同的閥門扭矩，不同的氣源壓力以及不同的實際工況，選擇相匹配的執行器其相關外形尺寸也隨之變化

附件選型
電磁閥 雙作用選二位五通、單作用二位五通、單電控雙電控訂貨時注明
氣源處理三聯件 對氣源進行穩壓、過濾、氣缸潤滑
限位開關 遠程反饋開關信號
手操機構 可實現手動開、關閥門
定位器 輸入模擬量信號（4-20mA或者0-10V），調節閥門開度
備注 以上附件不是標準配件，如需配置訂貨時候注明，電磁閥和限位開關有分防爆和不防爆，如需防爆還要注明防爆等級
